墙体传热系数巡检仪无线HY12检测现场墙体的检测建筑物围护结构传热系数是否达到设计要求。墙体稳态热传递性质测定仪是一款专门用于测量墙体材料稳态热传递性质的精密仪器。

墙体传热系数检测仪

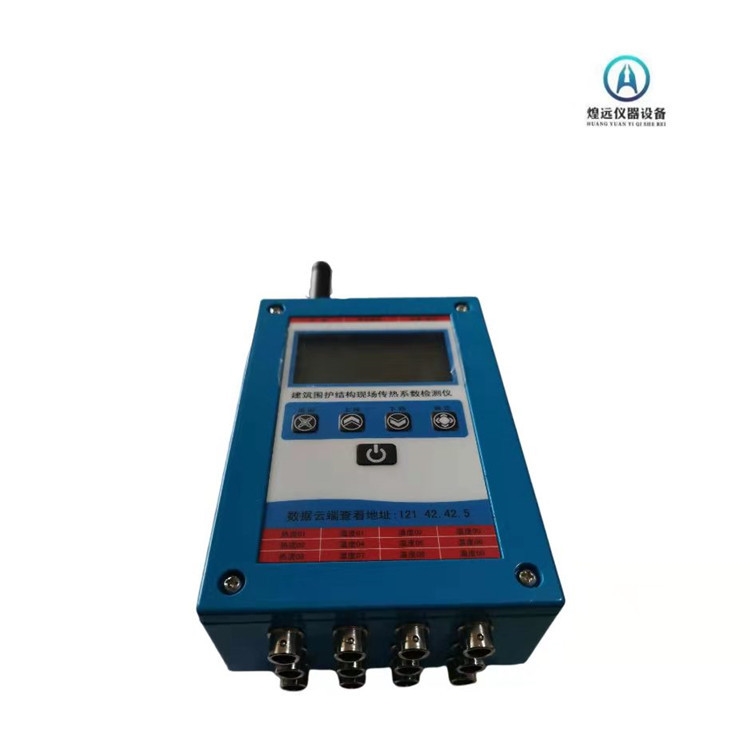

墙体传热系数巡检仪型号：HY12 (无线款）

1.流计法

1.1 现场温度热流的布置

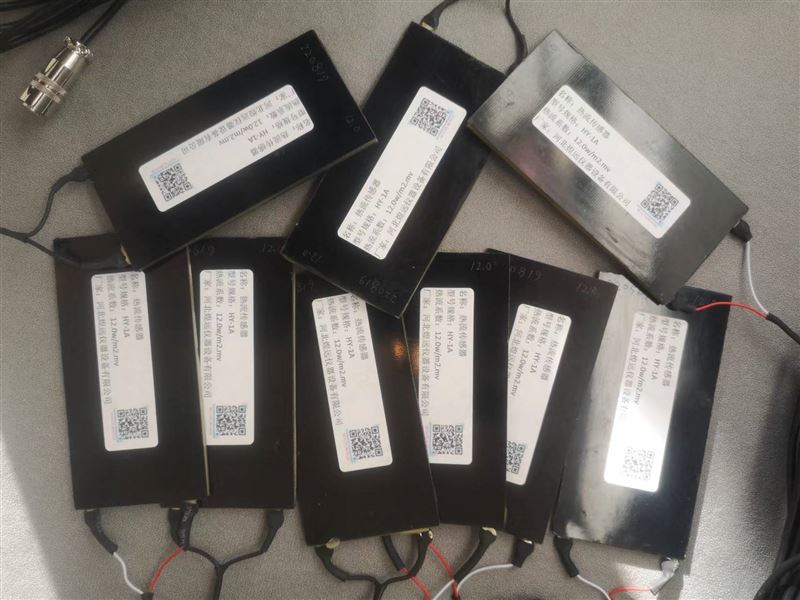

使用热流计法做墙体保温性能检测试验时布置温度传感器和热流计：试件热侧，传感器数量 2支、 热流计 1支、 试件冷侧，温度传感器1支、 注： 要求温度传感器和热流计片要与试件接触良好。

1.2 计算公式

使用算术平均值计算热阻和传热系数，公式如下：

R=△t/q= (Ti-Te)/(C×E)

K=1/（R+Ri+Re）

R —试件本身热阻； m2*k/w

△ t —试件冷热表面温差； ℃

q —热流

C —热流计标定系数； w/m2*mv

E — 电动势（热流计读数） ；mv

K —传热系数； w/m2*k

Ri —试件内表面换热阻； 对墙体一般取0.11m2*k/w

Re —试件内表面换热阻； 对墙体一般取0.04m2*k/w

2. 墙体传热系数巡检仪实验室检测方法

2.1  试件的状态调节

为减少试件中热流受水分的影响，建议试件在测量前调节到准干燥状态。把试件安装或砌筑在试件架内，试件冷 热表面根据用户要求做相应的粉刷层，如陶粒混凝土空心砌块、炉渣混凝土空心砌块等。两面必须抹灰，以避免空气 渗透。试件安装时周边应密封，不让空气或水分从边缘进入试件，也不从热的一侧传到冷的一侧，反之亦然。等干燥 硬化之后布点测量。

2.2  传感器布置

测量试件表面温度时用铝薄胶带把温度传感器粘贴在试件的冷热表面上，粘贴时一定要贴紧，防止出现空隙，否 则会严重影响检测结果。把六只传感器均匀布置在试件表面上，冷热表面的温度传感器要对称布置。

3. 现场试验方法及注意事项

3.1   现场检测设备包括温度传感器、热流计、温度和热流巡检仪。在测量房间不采暖的情况下，应对被测房间 进行加热，宜采用电暖气加热方法。

3.2   热流计和温度传感器应粘贴在围护结构内表面上，且与表面紧密接触； 温度传感器应粘贴在围护结构内、 外表面上，内表面温度传感器应靠近热流计附近，两表面温度传感器应对应布置。

3.3   测量时间与房间供热条件有关，提前供热的房间在无恶劣气候的情况下，一般4-5天即可结束检测。不采 暖的房间必须采取辅助加热措施进行供热，待房间温度达到设定温度并且围护结构已达到稳定热状态后，此数据才可 用来计算分析。一般情况下，房间加热的前三天数据不宜采用。

3.4   现场检测过程中，要随时观测数据的稳定状况，在接近或达到稳定状态时可将每天采集的数据分别进行计

算，对于重质围护结构，末次R 值与24h 之前的R 值相差不大于5%，或连续n 天内的计算结果与最后一个同样长的天 数内的R 计算值相差不大于5%，即可结束试验。

3.5   现场检测过程中，要尽量始终保持检测单元屋相对稳定的温度

3.6   尽量保持室内外具有较大的平均温差；

3.7   保持数据采集的连续性；

3.8   尽量选择面积相对较大的外墙部位进行检测；

3.9   测点应尽量远离热桥部位；

3.10  尽量避免阳光直射对室外温度测点的影响。

4、墙体传热系数检测仪硬件说明

4.1、技术参数

1   温度测量范围：  -55℃ ～ +125℃

2   热流测量范围： 0-200mV

3   精      度：  ±0.1℃(10℃ ～ +85℃)

4   分  辨 率：  0.1℃

5   采样点数：  12通道

6   巡检周期：  大于1分钟以上（可设置）

7   报警阈值：  -55℃ ～ +125℃

8   传输技术：  RS485、RF (射频技术)、GPRS

9   测点线长：  小于100 m

10  供电方式：  DC12V

11  工作温度：  -30℃ ～ +80℃

12  工作湿度：  小于90%RH

13  电缆防护等级： IP68、IP69K
