建筑墙体保温性能检测仪墙体保温性能检测装置适用于测定各种墙体及中空玻璃,夹胶玻璃等保温性能,综合了热流计法,保护热箱法及标定出热箱法的特点。因此,可根据具体条件,因地制宜地使用,充分发挥其优点。

建筑墙体保温性能检测仪产品概述

墙体保温性能检测装置适用于测定各种墙体及中空玻璃,夹胶玻璃等保温性能,综合了热流计法,保护热箱法及标定出热箱法的特点。因此,可根据具体条件,因地制宜地使用,充分发挥其优点。

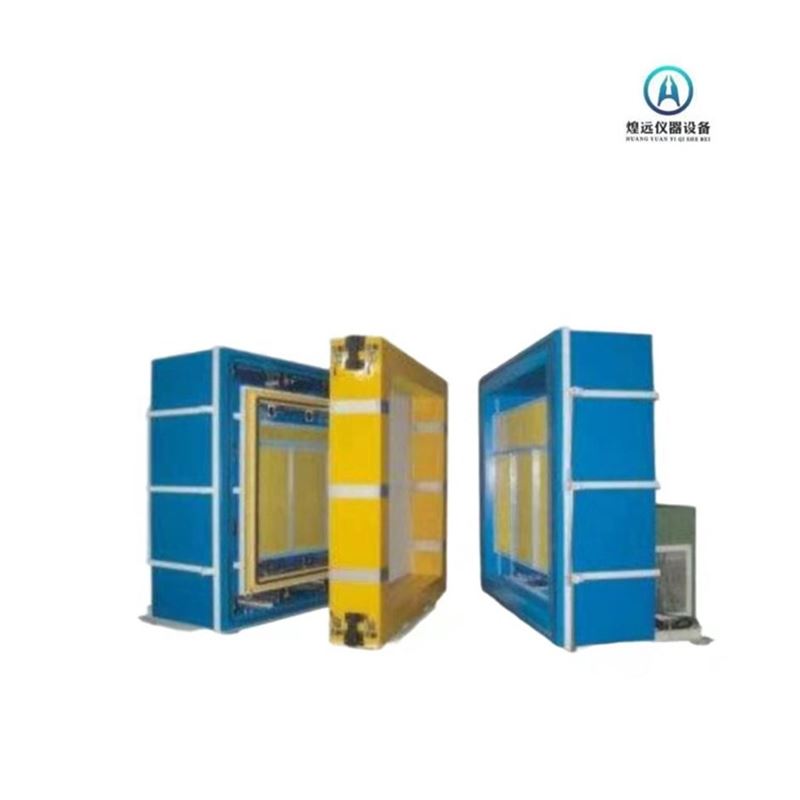

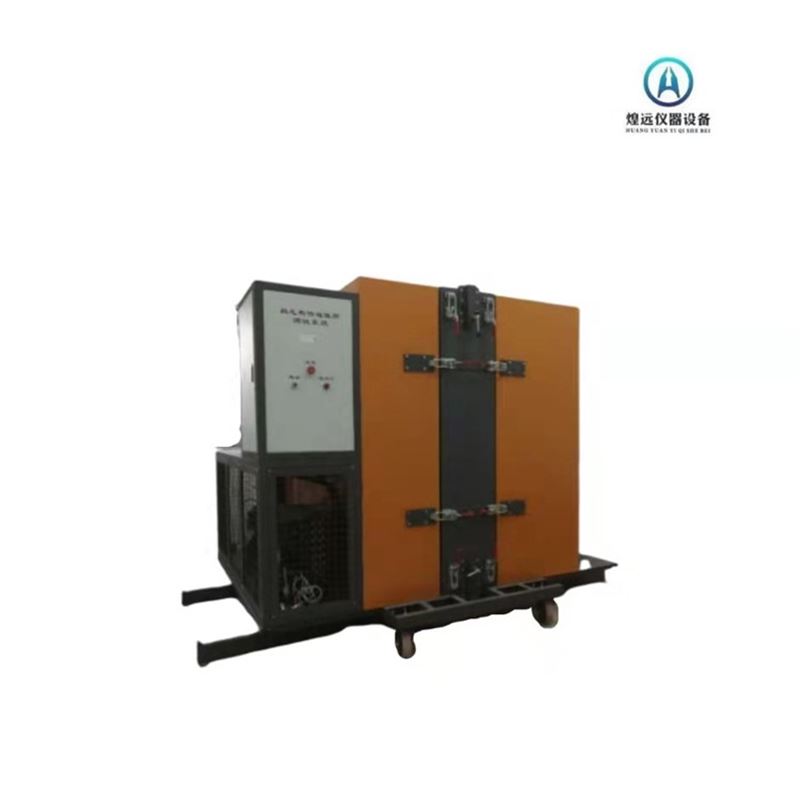

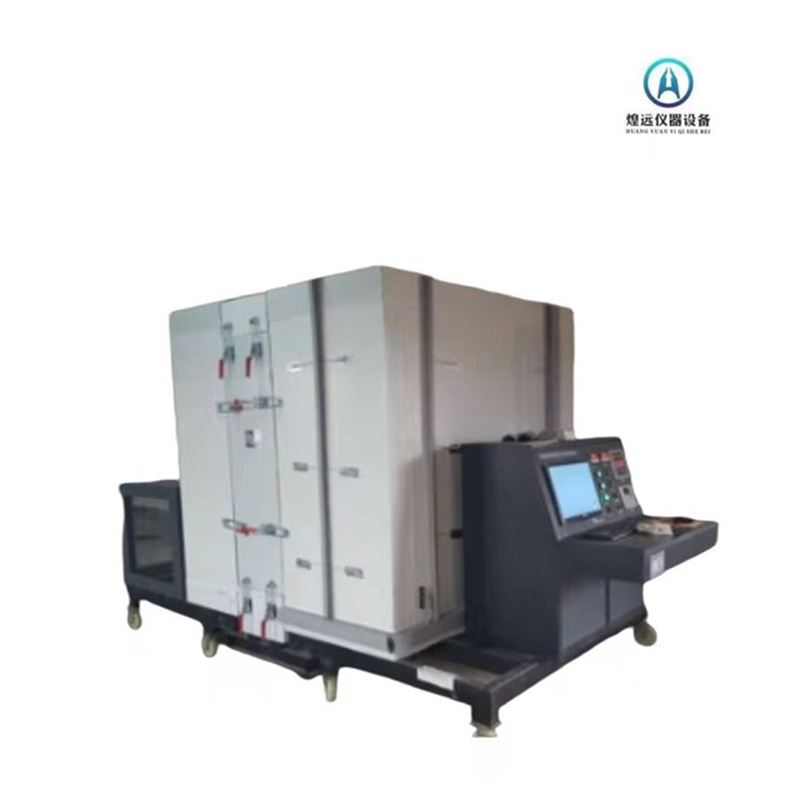

检测设备有三部分组成:箱体、温控仪和巡检仪。试件架用来安放检测材料,冷箱后半部分为压缩机组、控温等部件。热箱除箱体外,配精密控温仪一台,直流电源一台,供均热风扇用,巡检仪进行数据采集处理。巡检仪采用了最新单片机系统及高稳定度、低漂移、低噪声的仪用放大器,同时用铂电阻为测温床传感元件,并开发了多种软件,使其精度和使用功能得到了提高与扩充构成。不仅适用于围护结构室内检测,而且可以在冬季或夏季现场测量围护结构的热工性能和热损失。

执行标准

CB/T13475-2008《绝热稳态热传递性质的册测定标定和防护热箱法》

GB/T10295-2008《绝热材料稳态热阻及有关特性的测定热流计法》

技术参数

1.热箱

热箱温度控制范围:环境温度~40℃连续可控箱内空气温度波动く士0.5℃箱体传热系受数《5%。功率1200w

2.冷箱

冷箱温度控制范围:-10℃~环境温度。(环境温度在25℃以下)箱内空气温度波动≤士1℃,功率800W

3.温度热流巡回检测仪

测温范围:-100.00~+100.00℃

热流范围:0.3~200.00m

采集速度:200ms/每通道

采集精度:Pt1000基本误差小于士0.01

工作环境:温度:-20℃~50℃,湿度:小于90%R

输出继电器触点容量:250VAC,2A(阻性负载)

供电电压：380V

建筑墙体保温性能检测仪产品特点

1、采用铂电阻作为感温元件,精度高,稳定性好

2、通道号显示,测量值显示,各通道报警状态指示灯

3、报警方式,公用报警继电器输出

4、各输入通道均带浪涌、过压保护,并可任意关闭不使用的通道。

5、严格抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到II级。

6、时漂和温漂自动补偿。

7、各通道独立设定数字滤波时间常数,提高显示稳定值,且各通道独立设定零点和满度修正,提高了系统测量精度。测控软件即可适用热流计法检测,也可适用于标定热箱法检测

8、报告和原始记录采用 Microsoft Wordi进行处理,用户可自行修改制作其格式,软件内附国家建筑工程质量监督检验中心的报告格式供用户参照;

9、测控专用软件由检测人员采用 Windows95/98/2000平台、VB/WC混合编程,方便灵活的人机对话界面控制全部检测过程

10、开放式 Access?数据库管理,具有很强的兼容性,可与任何管理软件接口实现无缝连接

外形尺寸

1010型

墙体试件尺寸1×1m厚度0.33m

热箱(宽×高×厚):1.22×1.4×0.6m

冷箱(宽×高×厚):1,22×1.4×0.8m

试件框(宽×高×厚):1.22×1.4×0.33m

1515型

墙体试件尺寸1.5×1.5m厚度0.4m

热箱(究×高×厚):2.14×2.14×1m

冷箱(宽X高X厚):2.14×2.14×1m

试件框(宽×高×厚):2.14×2.14×0.4m
